新鄉市利菲爾特濾器股份有限公司
400-0089-277

主頁 > 產品板塊 > 油品凈化板塊 > 液壓油過濾器 > TFA系列吸油過濾器 >

TFA系列吸油過濾器 產品簡介 性能與特點 技術參數 鏈接尺寸 現場直擊 客戶案例

產品簡介

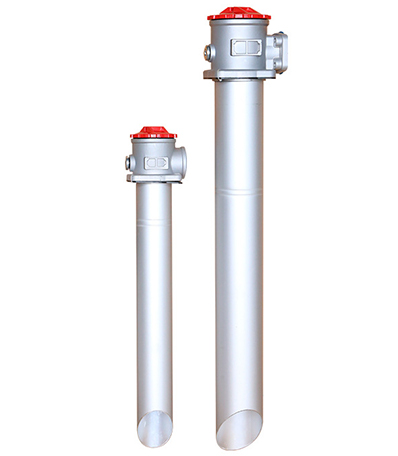

TFA系列吸油過濾器

TFA系列吸油過濾器

本過濾器安裝在油泵吸口處，用以保護油泵及其它液壓元件，以避免吸入污染雜質，有效地控制液壓系統污染,提高液壓系統清潔度。
本過濾器可直接的在油箱側邊，上部或底部，吸油筒體浸入油箱內液面儀下，過源器濾頭露在油箱外，并設有自封閥，旁通閥，濾芯污染増塞發訊器等裝置，使更換濾芯和清洗濾芯時油箱內油液不會流出，本產品設計新穎，安裝方便，油通能力大，阻力小，清洗或更換濾芯方便等優點。

應用范圍 廣泛應用于重型機械、礦山機械、冶金機械等液壓系統。
過濾介質 液壓油中水和乙二醇等
咨詢電話 400-0089-277

性能與特點

1、安裝連接方便，簡化系統管路：
本過濾器可直接安裝在油箱側邊，底部或上部，過濾器濾頭露在油箱外，吸油筒體浸入油箱內液面以下，出油口設有管式、法蘭式連接，過濾器內設置自封閥等裝置，使管路省去裝截止閥等其它管件，從而使 管路簡化，安裝方便。

2、設置自封閥，使更換、清洗濾芯或維修系統非常方便：
當更換、清洗浦芯或維修系統時，只需旋開過濾器端蓋（清洗蓋）， 此時自封閥會自動關閉，隔絕油箱油路，使油箱內油液不會向外流出， 從而使清洗，更換濾芯或維修系統非常方便，如頂開自封閥又可作油箱向外放油之用。

3、具有濾芯污染發訊器與油路旁通閥，提高了液壓系統的可靠性：
當濾芯被污染物堵塞到出油口真空度為0.018MPa時，發訊器便發出訊號，應及時更換或清洗濾芯。若此時不能馬上停機或無人來更換濾芯時，在濾芯上部的油路旁通閥會自動幵啟（開啟值為：真空0.02MPa）,以避免油泵出現吸空故障。但此時應停機更換或清洗濾芯，以保持液壓系統清潔度，提高液壓系統的可靠性。

技術參數

型號 公稱流量
Flow rate
(L/min)		 過濾精度
Filtr.
(μm)		 通徑
Dia.
(mm)		 原始壓力損失
Iniaitl.△P
(MPa)		 發訊裝置
Indicator		 連接方式
Connecting		 重量
Weight
(Kg)		 濾芯型號
Model of element
(V) (A)
TF-25×*L-C/Y 25 80
100
180		 15 <0.01 12
24
36
220 		2.5
2
1.5
0.25		 >管式
Thread		 0.4 TFX-25×*
TF-40×*L-C/Y 40 15 0.45 TFX-40×*
TF-63×*L-C/Y 63 25 0.82 TFX-63×*
TF-100×*L-C/Y 100 32 0.87 TFX-100×*
TF-160×*L-C/Y 160 40 1.75 TFX-160×*
TF-250×*F-C/Y 250 50 >法蘭
Flange		 2.60 TFX-250×*
TF-400×*F-C/Y 400 65 4.3 TFX-400×*
TF-630×*F-C/Y 630 90 6.2 TFX-630×*
TF-800×*F-C/Y 800 6.9 TFX-800×*
TF-1000×*F-C/Y 1000 8 TFX-1000×*
TF-1300×*F-C/Y 1300 10.4 TFX-1300×*

注：*為過濾精度，若使用介質為水--乙二醇，公稱流量160L/min，過濾精度80μm，帶ZS-I型發訊器，則過濾器型號為TF.BH-160×80L-C，濾芯型號為TFX.BH-160×80。

鏈接尺寸

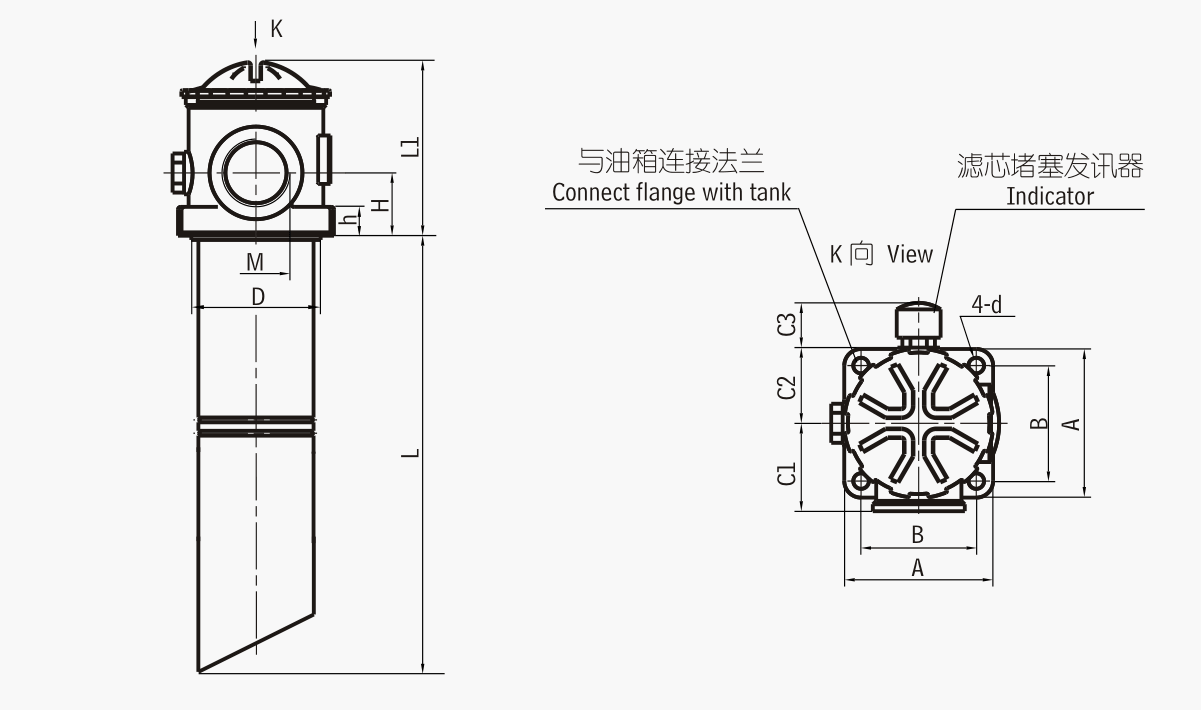

1、管式（出油口螺紋鏈接）Threaded Connection

管式連接方式

2、法蘭式（出油口法蘭鏈接）Flanged Connection

法蘭式連接方式

表一、TFA-25~160賺紋式尺寸

型號
Model 		尺 寸 Size (mm)
L L1 H M D A B C1 C2 C3 h d
TF-25X*L - Y/C 343 78 25 M22 × 1.5 Φ62 80 60 45 42 42 9.5 Φ9
TF-40X*L - Y/C 110 M27 × 2
TF-63X*L - Y/C 488 98 33 M33 × 2 Φ75 90 70.7 54 47 10
TF-100X*L - Y/C 538 M42 × 2
TF-160X*L - Y/C 600 119 42 M48 × 2 Φ91 105 81.3 62 53.5 12 Φ11

表二、TFA-250~800 去蘭式連接尺寸

型號
Model 		尺 寸 Size (mm)
L L1 H D1 D a b n A B C1 C2 C3 h d Q
TF-250X*L - Y/C 670 119 42 Φ50 Φ91 70 40 M10 105 81.3 72.5 53.5 42 l2 Φ11 Φ60
TF-400X*L - Y/C 725 141 50 Φ65 Φ110 90 50 125 95.5 82.5 61 15 Φ73
TF-630X*L - Y/C 825 184 65 Φ90 Φ140 120 70 160 130 100 81 15.5 Φ102
TF-800X*L - Y/C 885

現場直擊

  • 產品實拍

  • 視頻

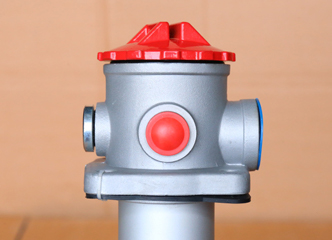

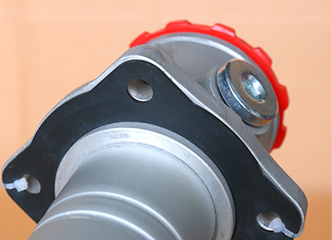

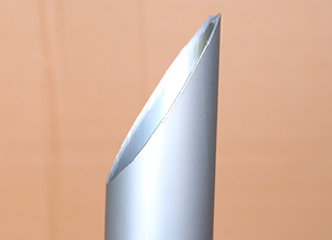

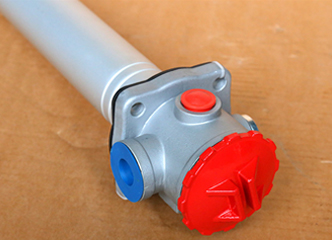

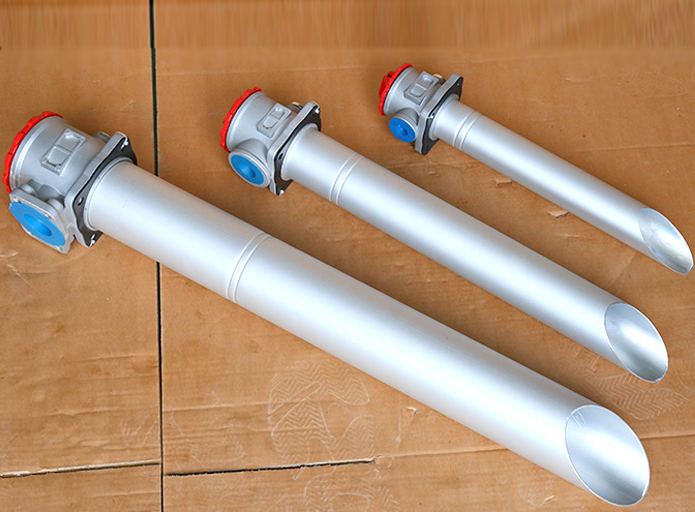

  • TFA系列吸油過濾器產品實拍圖1 TFA系列吸油過濾器產品實拍圖2 TFA系列吸油過濾器產品實拍圖3 TFA系列吸油過濾器產品實拍圖4 TFA系列吸油過濾器產品實拍圖5

客戶案例

  • 雙筒油過濾器案例
    雙筒油過濾器案例

    用途：液壓油過濾流量：1000t/h

  • 壓力管路過濾器客戶現場
    壓力管路過濾器客戶現場

    用途：液壓油過濾流量：200t/h

  • 機械加工行業過濾現場
    機械加工行業過濾現場

    用途：油過濾流量：100t/h

定制服務流程

根據不同工況，提供定制服務
