y型過濾器工作原理和正確的安裝方法詳解

日期:2017-09-26 瀏覽:

Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置,Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端,用來清除介質中的雜質,以保護閥門及設備的正常使用。Y型過濾器具有結構先進,阻力小,排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目,通氣網為10~100目,通油網為100~480目。 籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后,固體雜質顆粒被阻擋在濾藍內,而潔凈的流體通過濾藍、由過濾器出口排出。

1.首先介紹原理

Y型過濾器是輸送流體介質的管道系統中不可缺少的一種過濾裝置。
Y型過濾器通常安裝在減壓閥、泄壓閥、截止閥(比如室內暖氣管路的進水端)或其它設備的進口端,用來清除介質中的雜質,以保護閥門及設備的正常使用。
Y型過濾器的結構先進,阻力小,排污方便。

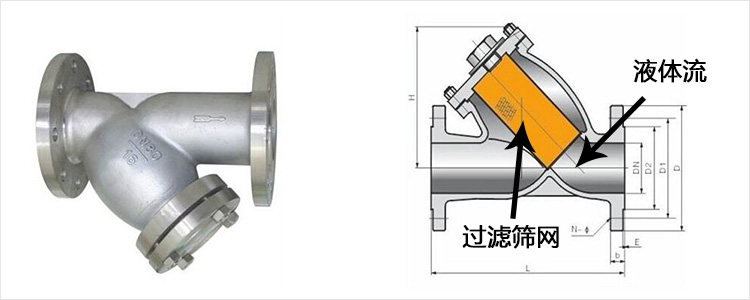

如下圖所示:


Y型過濾器主要由接管、主管、濾網、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾籃后,固體雜質顆粒被阻擋在濾藍內,而潔凈的流體通過濾籃、由過濾器出口排出。
濾網之所以制成圓柱面的濾籃形狀,是為了增加其強度,比單層網更加結實,而y形接口下端的法蘭蓋可以擰開,定期將沉積在濾籃里的顆粒雜質清除。

2.安裝

安裝過濾器前要認真清洗所有管道的螺紋連接表面,使用管道密封膠或特氟龍帶(聚四氟乙烯)要適量。
末端螺紋不做處理,以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或垂直向下安裝。

3.型號介紹

公稱通徑
L
H
H1
DN20
155
100
150
DN25
160
100
150
DN32
180
110
160
DN40
200
115
170
DN50
230
155
195
DN65
220
200
270
DN80
250
210
295
DN100
305
250
345
DN125
350
305
425
DN150
480
360
485
DN200
500
450
605
DN250
550
505
710
DN300
600
580
815
DN350
700
600
845
DN400
780
620
875
DN450
850
700
980
DN500
900


4.選型原則

1、進出口通徑:
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑,一般與進口管路口徑一致。
2、公稱壓力:
按照過濾管路可能出現的較高壓力確定過濾器的壓力等級。
3、孔目數的選擇:
主要考慮需攔截的雜質粒徑,依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。
4、過濾器材質:
過濾器的材質一般選擇與所連接的工藝管道材質相同,對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼等材質的過濾器。
5、過濾器阻力損失計算
水用過濾器,在一般計算額定流速下,壓力損失為0.52~1.2kpa
