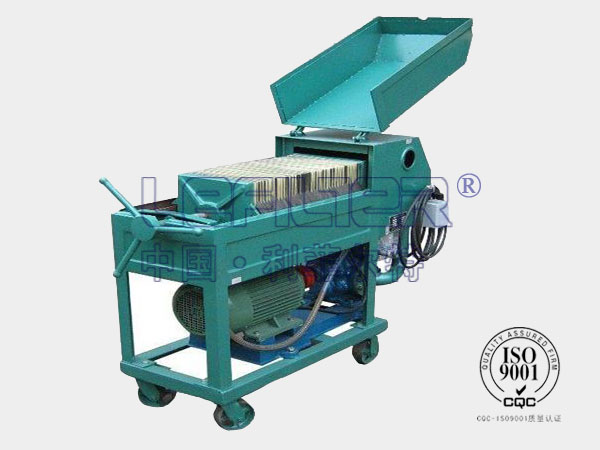

板框式加壓濾油機的過濾床是一種接連操作的，在壓力作用下向旁邊面過濾的過濾器組壓入臟油，它是由成套的次序交替擺放的濾板和濾框以及包含有手動螺旋壓緊設備、壓緊板的組織所組成。濾板和濾框的旁邊面有“耳子”支撐于機架的托板上，濾板和濾框間襯有作為過濾介質的濾紙（或?yàn)V布），借壓緊設備的壓力，將濾板和濾框在固定的止推板和可移動的板之間，然后形成了一個單獨的過濾室，被壓緊在濾板和濾框之間的濾紙（或?yàn)V布），起過濾作用。在濾板和濾框相應方位上設有兩個通液孔，當壓緊后構成為兩條無缺的通道，耳子呈三角形的一邊導入臟油，經過濾室過濾后，從另一相應通道（在耳子呈扇形的一邊）引出潔凈的油。過濾時臟油經輸入通道分配到各個濾框內，經過濾紙后進入濾板的通液孔，潔凈的油聚集于輸出通道內，排出機外。而臟物留在濾紙外表上，臟油中的少量水分被濾紙中的毛細管吸收，當濾紙外表的濾渣逐漸增厚及濾紙中水分含量增多，過濾阻力添加，當添加到必定程度（一般為0.2 ~ 0.35Mpa）應停止過濾，替換濾紙后，持續運用！
板框式加壓濾油機齒輪泵與電動機用彈性橡膠墊聯接，為防止壓力過高造成機械事故，在油泵的下部設有安定閥（產品出廠時已調理到規矩的很高壓力值）。依據用戶需要可將安定閥定在較低的數值上，但不容許調理到超過規矩的很高壓力值。
