一、概述
高效密閉管袋式過濾機是目前我國使用比較廣的過濾機之一，它的結構和品種較多，以清液排出方式分，有明流式和暗流式；以排渣方式分，有排干渣型和排濃漿型；以過濾管材料分，有PE管、陶瓷管、金屬燒結管等；以過濾精度分，有普通過濾、精密過濾、微孔過濾及超濾等。
我們對管式過濾機進行了多年研究，除了生產上述各種管式過濾機外，還針對PE管、陶瓷管、金屬燒結管等存在濾餅卸除不徹底、過濾管再生困難、反吹效果較差等缺點，研發出了高效密閉管袋式過濾機，避免了目前市場上諸多同類過濾機存在的不足。
二、結構及工作原理

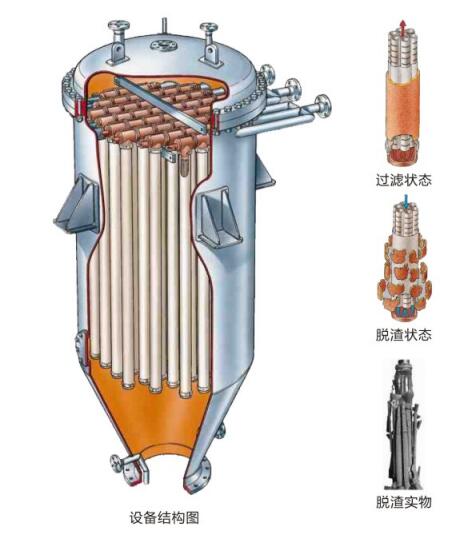

本過濾機的主要結構如圖所示，在一個密閉的壓力容器內，組合排列了很多根多孔過濾管，在多孔管外套上過濾濾布、金屬絲網或燒結金屬濾膜等過濾介質。過濾時用泵或壓縮空氣、氮?dú)獾劝蚜蠞{壓入過濾機內，料漿中的液相穿過過濾介質進入過濾管的中心匯總到清液出口管排出機外，料漿中的固相則存積在過濾管外形成濾餅。
過濾一段時間，當過濾管上的濾餅達到一定的厚度時，即停止進料，排凈過濾機內的殘液，通壓縮空氣或氮?dú)獯蹈蛇^濾管上的濾餅，然后泄壓打開過濾機下部的卸渣口，通過壓縮氣體從清液出口反吹的方法卸除過濾管上的濾餅。下次過濾重復上述步驟，對于用于濃縮或不需排放干濾餅的場合，可直接用壓縮氣體或清液反吹過濾管，直接將過濾后的濃漿排出，反吹過濾管的過程同時也是過濾介質再生的過程。
三、主要優點
⑴ 全密閉操作，既適合于一般物料的過濾，也可用于易燃易爆、有毒或劇毒的危險產品及不允許有污染的鮮美食品、生物制品及藥品等的過濾。
⑵ 管袋結構設計合理，裝拆更換方便。
⑶ 由于可用濾布、金屬絲網、燒結金屬、微孔膜等多種材料作為過濾介質，因而本過濾機可滿足各種用戶的需要，使用范圍很廣。
⑷ 由于本機的過濾面積可做得很大，因而可適合過濾量很大的較稀料漿的過濾。
⑸ 由于可使物料在較高壓力下進行加壓過濾，因而本機的過濾效率高。
⑹ 用于液體的澄清時，本機還能預敷或在料漿中直接加硅藻土、活性碳等助濾劑，使過濾速率更快，濾液更澄清。
⑺ 本機還能在設備外加夾套，對需在較高溫度下進行過濾的物料進行加熱過濾或保溫過濾。
⑻ 在過濾后期，如底部殘留料漿不能排回料漿槽，這時可用泵抽出底部的殘留料漿，再返回頂部中央的過濾機頂蓋內，并通過噴嘴均勻噴淋到過濾管上，通過機內輸入壓縮氣體使殘留的液體全部濾出。
⑼ 由于本機可在過濾時形成均勻的濾餅層，因而可在機內通入洗滌液很方便地對濾餅進行洗滌。如通過頂部噴淋的方法對濾餅進行洗滌，則可大大節省洗滌液。
⑽ 如要得到干燥濾餅，則在過濾后或洗滌過濾后在機內通入常溫空氣、熱空氣或蒸汽等，使它們穿過濾餅層，直至使濾餅達到所需的干度后再使機內泄壓，并反吹濾餅從底部卸料。
⑾ 根據客戶的需要，本機可用手動操作的方法，也可通過PLC可編程序控制器，實行整個過濾過程的全自動操作。
⑿ 既可把料漿過濾成濾餅，也可用于對物料進行連續增稠濃縮。
⒀ 通過使用耐腐蝕不銹鋼、內襯鈦材、聚四氟乙烯及噴涂特氟龍、聚乙烯等，使本機具有很高的耐腐蝕性能，以滿足強腐蝕要求的物料過濾。
⒁ 本機的安全性能好，操作無任何危險。
⒂ 與其它自動過濾機相比，價格便宜，經濟實惠，且占用空間省。
