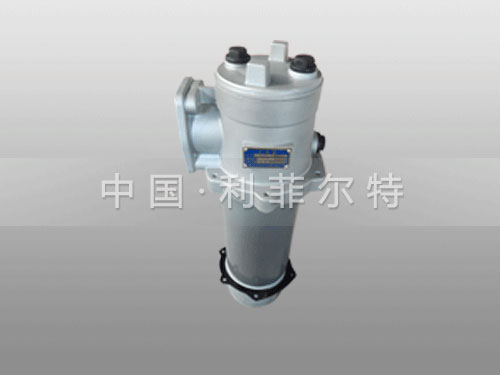

產品簡介:
RFB系列自封式磁性回油過濾器可直接安裝在油箱頂部、側面或底部,過濾器濾頭露于油箱外,筒體部分浸入油箱內,從而簡化了系統管路,使系統布置較為緊湊。配有永久磁鐵,可濾除油液中1微米以上的鐵磁性顆粒。
RFB型系列直回自封式磁性回油過濾器用于液壓系統回油精過濾,濾除液壓系統中由于元件磨損產生的金屬顆粒,以及密封件磨損的橡膠雜質等污染物,使流回油箱的油液保持清潔。
本過濾器可直接安裝在油箱頂部、側面或底部,過濾器濾頭露于油箱外,筒體部分浸入油箱內,從而簡化了系統管路,使系統布置較為緊湊。
本過濾器配有永久磁鐵,可濾除油液中1微米以上的鐵磁性顆粒。
具有旁通閥:冷油起動時,因系統液溫過低,流量脈動等因素造成過濾器壓差過大主機不能工作,以及濾芯被污染物堵塞情況下,濾蓋下部并聯的旁通閥會自動開啟,(開啟壓力為0.4MPa)以保護濾芯及系統正常工作。
具有止回閥過濾器置于油箱側邊或底部,在更換濾芯時,油箱內的油液不會流出。
設有液流擴散器,與筒體下部組成的液流擴散器能使回油平穩地流入油箱內,不易產生氣泡,減少重新進入的空氣,減弱已積沉污染物的騷動,且當旁通閥開啟時,能起粗過濾作用
具有目測指示和電發訊二合一發訊裝置、溢流管、積物盅;
RFB系列自封式磁性回油過濾器特點: 當濾芯逐步堵塞后,可在目測表上觀察濾芯堵塞情況,同時還可接電發訊(發訊值0.35MPa)。在濾芯底部設置溢流管及積污盅,更換濾芯時可隨同一起帶出,從而避免了污染物重新掉入油箱內的現象。 濾芯過濾材質采用玻璃纖維,具有過濾精度高,通油能力大,原始?jí)毫p失小,納污量大等優點,其過濾精度以絕對過濾精度標定過濾比: 過濾效率 評定方法為具有安裝連接及更換濾芯方便的特點:進油口為法蘭連接,對于濾頭與油箱安裝法蘭,旋開過濾器頂蓋可更換濾芯或向油箱內加油。 具有附帶回油孔:在過濾器濾頭側面與頂部設有兩個小回油孔,可作系統中少量油液回入油箱過濾或向油箱內少量加油之用,過濾器裝在油箱側面或底部時,旋開小孔蓋又可放除過濾器內含有污染雜物的油液,從而延長濾芯使用壽命,又有利于油液的凈化。
RFB(PZU)直回式回油過濾器10~30μ | RFB(TZ)濾芯10~30μ |
RFB-25×※F-Y/C | FBX-25×※ |
RFB-40×※F-Y/C | FBX-40×※ |
RFB-63×※F-Y/C | FBX-63×※ |
RFB-100×※F-Y/C | FBX-100×※ |
RFB-160×※F-Y/C | FBX-160×※ |
RFB-250×※F-Y/C | FBX-250×※ |
RFB-400×※F-Y/C | FBX-400×※ |
RFB-630×※F-Y/C | FBX-630×※ |
RFB-800×※F-Y/C | FBX-800×※ |
RFB-1000×※F-Y/C | FBX-1000×※ |
RFB-1300×※F-Y/C | FBX-1300×※ |
主要用于石油、化工廠、鋼鐵廠、印染廠、電廠、建筑機械配件、農用機械配件、液壓機械配件、煤礦、船舶制造、軍工等工業領域。
